Cabine per prove di tenuta

Il nostro cliente ha dovuto allestire cabine che gli consentissero di effettuare prove di tenuta sui suoi prodotti in serie o in sviluppo, permettendogli di garantire il rispetto delle norme vigenti e delle procedure di prova standardizzate.

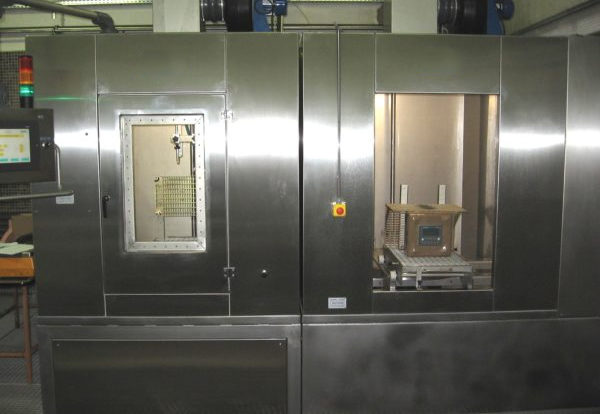

Montanier ha dato una risposta positiva e ha progettato due cabine che consentono a Schneider Electric di effettuare i propri test in conformità alla norma e in modo ripetibile per:

• 1 cabina per prove IP54, IP55 e NEMA4
• 1 cabina per prove IP69k

Durante questa progettazione, Montanier ha studiato le norme in vigore, e ne ha trascritto tecnicamente la rigorosa applicazione nelle cabine.

La cabina per test IP54, IP55 e NEMA4 è composta da:

– Trattamento delle acque grezze

– Una cabina in acciaio inossidabile per la spruzzatura dell'acqua ad alto flusso

– Una tavola rotante con carrello di montaggio EST

– Un serbatoio tampone

– Una pompa ad alta portata

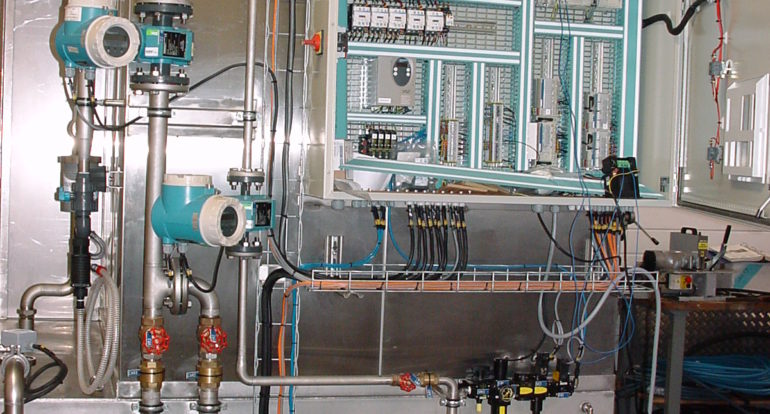

– Un armadio elettrico

– Una scatola HMI con touch screen

– un ugello spruzzatore all'esterno della cabina

La cabina per il test IP69K è composta da:

– Trattamento delle acque grezze

– Una cabina in acciaio inox per la nebulizzazione di acqua calda sotto pressione

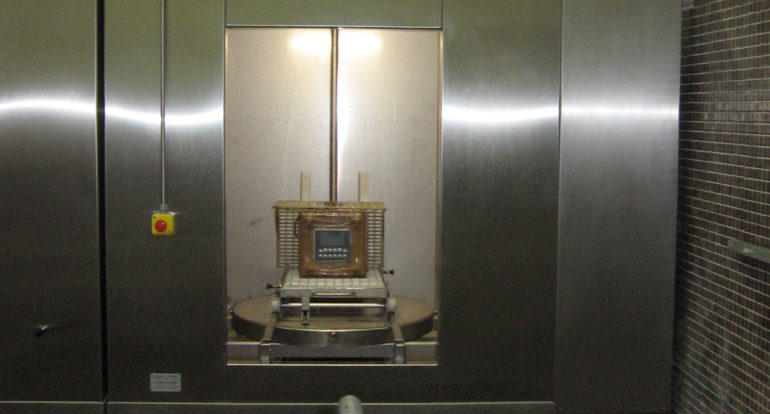

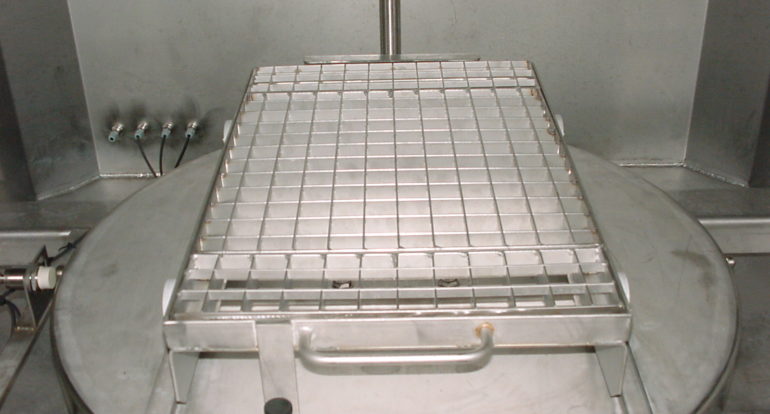

– Una tavola rotante con carrello di montaggio EST

– Un serbatoio di accumulo per acqua calda 80°C

– A 60°C serbatoio d'accumulo acqua calda per detergente

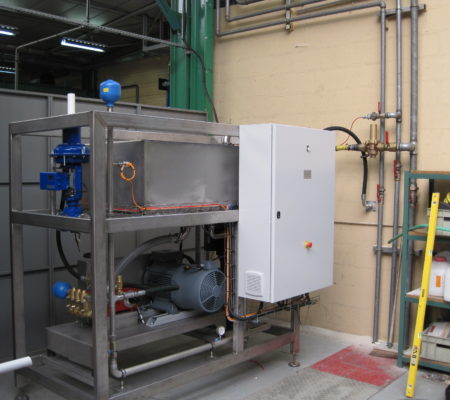

– Una pompa ad alta pressione con sensore di controllo della pressione, del flusso e della temperatura

– Un armadio elettrico

– Una scatola HMI con touch screen

– Un dosaggio detergente e disinfettante

Il ciclo avviene in modalità automatica secondo: “Test secondo DIN 40 050 – Parte 9”

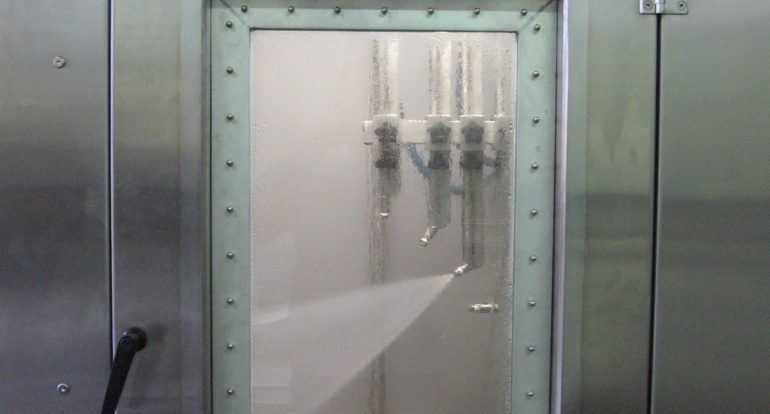

Ciclo completo, compreso il successivo “cambio” dell'acqua ai 4 ugelli a 0°, 30°, 60° e 90°.

Temperatura, pressione e durata della nebulizzazione fisse (modificabili solo tramite password).

Piattaforma girevole azionata in una direzione a velocità fissa (modificabile solo tramite password).

Aspirazione dei vapori verso l'esterno dell'involucro.

Funzionamento con acqua riciclata (serbatoio di riciclo n. 1).

Sicurezza: porta in vetro chiusa a chiave.
